Enrique Alario Catalá
Ejecución de Soleras de Hormigón
Las soleras de hormigón son elementos no estructurales destinados a proporcionar un firme horizontal en determinadas zonas de las edificaciones, ya sea como acabado definitivo o como base para recibir otro tipo de pavimentos.
Al tratarse de elementos no estructurales son en numerosas ocasiones ejecutados por trabajadores multiusos, es decir, sin una especialización en trabajos con hormigón, por lo que suelen obviarse procedimientos importantes que hay que tener en cuenta al trabajar con el material universal de la construcción.
Muchas son las condiciones que hay que tener en cuenta para ejecutar correctamente una solera de hormigón, así que vamos a tratar de comentar al menos las más importantes, sin la profundidad que requiere, pues se pueden escribir libros enteros al respecto, pero sin dejar de comentar los puntos más relevantes.
Composición de los pavimentos de hormigón
Las distintas capas que componen una solera no tienen necesariamente que ser todas de hormigón, de hecho, únicamente la última capa es de éste material, pero el resto de capas son tanto o más importantes que el propio acabado de hormigón. Así, la primera capa que podemos considerar constituyente de un pavimento de hormigón es el propio terreno sobre el que se coloca.
La explanada, pues así denominamos al terreno natural sobre el que se apoya, es por tanto la zona superior del terreno natural. Debe estar preparada para recibir el resto de capas que componen el pavimento, aunque puede no presentar las condiciones adecuadas y por lo tanto precisar otras capas de terreno añadidas para mejorarlo.
En caso de que no sea un soporte apto, sobre la explanada se extendería la subbase granular, separada de la explanada por un geotextil que impediría la pérdida de finos a capas inferiores.
Ésta subbase es una mezcla de arena y grava y su misión es la de reparto de cargas sobre la explanada, por lo que deberá tener una compacidad suficiente para poder transmitirlas hasta la explanada (normalmente 95% del proctor )
Sobre la subbase, o sobre la explanada si no fuera necesaria subbase, es conveniente colocar una lámina de polietileno antes de verter el hormigón de la solera.
La misión de ésta capa de polietileno es, por un lado, permitir el libre movimiento de la masa de hormigón sobre el soporte, reduciendo el rozamiento entre ambas capas y por otro lado evitar la pérdida de lechada de la masa de hormigón y el posible ascenso de humedades de capilaridad, aunque también puede tener el inconveniente de no drenar adecuadamente el agua que provenga desde el exterior hacia la subbase, lo que obligaría a adoptar medidas de drenaje, pero eso es otro tema en el que no vamos a entrar en éste artículo.
Armado de soleras de hormigón
Como he comentado al principio, las soleras de hormigón no tienen en principio ninguna misión estructural, normalmente la escasa resistencia a flexotracción del hormigón es suficiente para resistir los esfuerzos que recibe, por lo que la misión del armado es la de resistir las tensiones de tracción que se producen por fenómenos higrotérmicos, como ya estuvimos comentando en el artículo de fisuras de hormigón.
Estas tensiones térmicas e higrométricas se producen sobretodo en la superficie del pavimento, por lo que la colocación del armado debe estar tan cerca de la superficie como sea posible, respetando los espesores de recubrimiento.
El armado suele estar compuesto por un mallazo electrosoldado, aunque también se pueden utilizar hormigones con fibras, tal como vimos en el artículo en el que hablaba de tipos de hormigón.
En realidad, la solución óptima es la combinación de ambos tipos de armado, puesto que según investigaciones, las fibras de polipropileno son las más indicadas para controlar la fisuración por retracción plástica, mientras que la malla electrosoldada es la más indicada para controlar la fisuración por contracción térmica y debida a las cargas.
Para mantener la posición correcta del mallazo en la cara superior de la solera es necesario colocar separadores que garanticen dicha posición. La distancia entre separadores debería ser entre 1-1’25 m en ambas direcciones.
Desde luego es una nefasta solución la que suelen utilizar algunos trabajadores para la colocación de la armadura. Dicha solución consiste en dejar el mallazo apoyado en el suelo, de manera que se va levantando con la ayuda de un gancho a medida que se va hormigonando el pavimento. Evidentemente, esta solución no es admisible en absoluto, ya que no garantiza la posición correcta del armado y, además, hace que éste acabe quedando a una altura diferente en función de si se ha tirado de la malla o no.
Desde luego la posición que vemos en las siguientes imágenes es totalmente inadmisible. El mallazo no sirve de nada es esta posición, mejor no ponerlo.
- Armado de solera mal colocado
Armado de solera mal colocado
Armado de solera mal colocado
Los separadores pueden fabricarse con el propio mallazo, doblándolo de manera que permitan una zona de apoyo a la altura que necesitemos, pero en éste caso deberemos tener la precaución de proteger las puntas que apoyan sobre la lámina de polietileno para evitar perforaciones en la misma.
Uno de los argumentos más escuchados para no colocar el mallazo en su posición antes del hormigonado es la de que al andar sobre la misma se hunde. Evidentemente esto es cierto, por lo que se debe evitar pisar directamente el mallazo, para lo que deben ser colocadas pasarelas que permitan el trabajo de los operarios sobre el armado sin pisar directamente, repartiendo el peso sobre la pasarela habilitada.
Separadores de armado mal colocados
En muchas ocasiones, las soleras de hormigón reciben huecos o cajeados, como pueden ser arquetas de saneamiento, encuentros con pilares o bien presentan quiebros condicionados por la geometría de la zona.
Cuando nos encontramos este tipo de situaciones es conveniente colocar un par de barras a 45º respecto a las direcciones principales del mallazo, en las esquinas de los elementos comentados, ya que de esta manera evitaremos la fisuración que se produce en ocasiones partiendo de la esquina.
Es conveniente tener esto en cuenta también en las esquinas de los pilares, pues son fisuras que aparecen habitualmente en éstos puntos.
Esquema de armado a 45 en soleras
Ejecución de Juntas en las Soleras
Uno de los puntos más importantes a tener en cuenta para ejecutar correctamente una solera de hormigón es la colocación de juntas, de manera que se permita el movimiento de la masa de hormigón en cualquier sentido y evitar así fisuración superficial.
Los tipos de juntas que pueden presentarse en los pavimentos de hormigón son las siguientes:
Juntas de separación
Son las que recorren el perímetro de la solera en contacto con elementos verticales como muros de cierre, permitiendo la dilatación de la solera cuando sube la temperatura.
Se ejecutan colocando un elemento compresible en el perímetro (poliestireno expandido), de manera que absorba las dilataciones sin provocar tensiones en el borde de la solera.
Junta perimetral en soleras
En estas zonas hay que poner especial cuidado de no apoyar directamente la solera sobre la cimentación del elemento perimetral ya que dicha cimentación no es compresible, lo que puede provocar fisuración marcando el canto de la cimentación debido al asentamiento diferencial de la superficie de la solera sobre la zapata en relación a la parte que se encuentre apoyada sobre la subbase.
Juntas de Pilares
Son realmente juntas de separación que permiten, al igual que en el caso anterior, la libre dilatación de la solera sin que el movimiento se vea coartado al encontrarse con el pilar en medio de su superficie.
Se ejecutan colocando una tabla o chapa enrasada con la cara superior de la solera, formando un rectángulo mayor que el pilar pero girado con respecto a éste.
En caso de ejecutarse estas juntas puede no ser necesario colocar el armado a 45º que se ha comentado anteriormente.
- Esquema de juntas de pilar en soleras
También se puede ejecutar igual que la junta de separación, es decir, colocando placas de poliestireno para evitar el contacto directo de la solera contra el pilar, dejando un espacio compresible.
Esta solución es de más fácil ejecución. La otra solución es más efectiva, pero más costosa de ejecutar.
Juntas de pilar en soleras

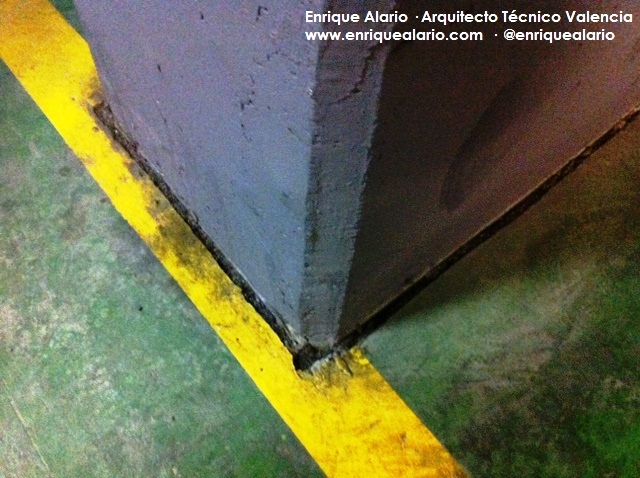

Vista de junta de pilar en solera de garaje
Juntas de Contracción o de Retracción
Las juntas de contracción pueden dividirse a su vez en dos tipos, por un lado las juntas longitudinales de contracción, que se ejecutan durante el vertido del hormigón y las juntas transversales de contracción.
Como se ha comentado, las primeras, las longitudinales, se ejecutan al verter el hormigón de la solera. Deben estar separadas unos cinco metros como máximo entre ellas, por lo que lo que se hace es encofrar el pavimento en bandas de esta anchura, de manera que la siguiente banda se hormigona contra la primera, que ya ha endurecido en parte y se crea por tanto una junta entre los dos hormigones, el nuevo y el endurecido. Esto favorece que el hormigón endurecido haya podido sufrir la contracción inicial del hormigón antes de verter el fresco.
Éste procedimiento es el ideal para la ejecución de éstas juntas, aunque la realidad es que acaban ejecutándose igual que las juntas transversales, es decir, mediante corte de la junta con radial o induciendo la grieta colocando algún elemento longitudinal en la base.
Juntas Transversales se ejecutan colocando una pieza que induzca la aparición de la grieta en los puntos deseados o bien mediantes corte con radial, que es lo que se acaba haciendo normalmente.
Juntas de Dilatación
Son juntas que cortan la totalidad de la sección de la solera, con continuidad incluso en el mallazo de refuerzo, el cual se corta a nivel de la junta.
Se colocan estas juntas a una distancia entre ellas de entre 20-25m, permitiendo la libre dilatación de la masa de hormigón en épocas de mayor temperatura.
Para evitar que quede un hueco visto en la superficie, se coloca en el interior un relleno compresible y se remata superiormente con un sellado con masillas específicas.
Si la solera va a recibir cargas pesadas o tránsito de vehículos, puede ser conveniente la colocación de elementos conectores en la mitad de la sección, los cuales se encuentran anclados a uno de los lados de la junta pero permiten el movimiento en el otro lado, sirviendo de refuerzo para evitar el asiento diferencial entre ambos lados.
Asiento diferencial en junta de solera de hormigón impreso
Juntas de Estructurales
Son aquellas juntas que se dejan en la solera como continuidad de juntas estructurales del edificio. No son propias de las soleras, pero deben ser colocadas para evitar que movimientos en el edificio repercutan y fisuren la superficie de la solera.

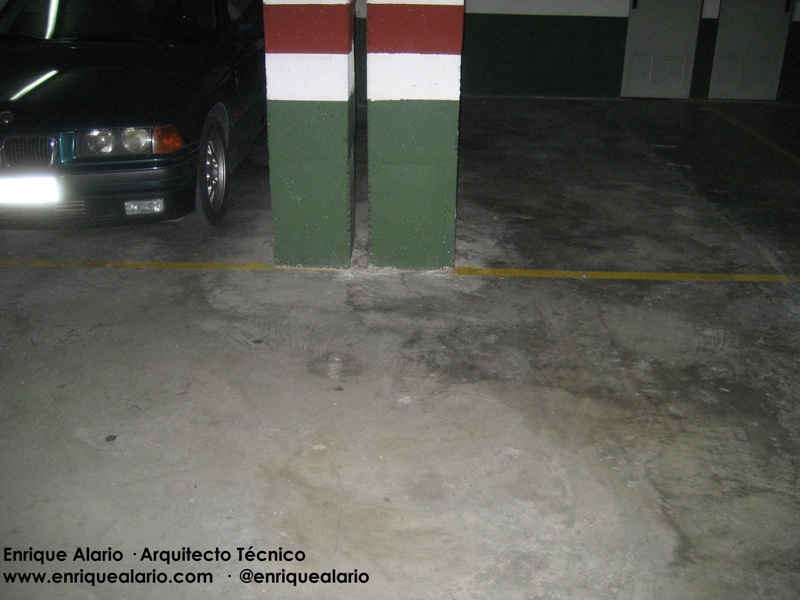

Omisión de continuidad de junta estructural en solera de garaje
Como resumen de las posibles juntas en una solera de hormigón os dejo el siguiente esquema, donde se pueden ver la posición de cada una de las juntas que hemos comentado.
Esquema de juntas en soleras
Recomendaciones durante el vertido del Hormigón
Para finalizar el artículo, voy a enumerar una serie de puntos a tener en cuenta durante el vertido del hormigón que favorecerá la correcta ejecución de la solera.
- Es conveniente verter el hormigón tan cerca de su posición final como sea posible, no es conveniente ir desplazando el hormigón en horizontal una vez vertido. No hay que repartirlo a base de vibrador.
- Iniciar el vertido desde una esquina e ir avanzando a partir de ella.
- Si el pavimento tiene pendiente, hay que iniciar el hormigonado desde la parte más baja.
- El hormigón fresco hay que verterlo contra el ya endurecido para evitar la segregación.
- Verter el hormigón desde una altura inferior a 1m, incluso menos si el asiento de cono es superior a 10cm.
- Es mejor utilizar rastrillos de dientes romos para repartir el hormigón.
- Para espesores mayores de 15cm es necesario emplear vibradores de aguja además de las reglas vibrantes.
- Ejecutar el hormigonado por bandas longitudinales, de unos 5m de anchura, de manera que se permita un primer endurecimiento de la banda ejecutada antes de verter la siguiente, lo que favorecerá los movimientos de compresión iniciales sin provocar fisuración.
- Para ejecutar el acabado superior de la solera con regla vibrante o con helicóptero, es conveniente dejar endurecer la masa de hormigón hasta que los operarios no se hundan en la misma más de unos milímetros.
- Un correcto llaneado de la superficie de la masa de hormigón favorece la dureza superficial, además de aportar la planeidad que requieren éste tipo de elementos.
- Es fundamental un correcto curado del hormigón para alcanzar una buena resistencia mecánica y, además, para mejorar la resistencia al desgaste y evitar las fisuras debidas a movimientos durante el secado.
Hasta aquí llega el artículo de hoy, espero que os haya resultado interesante. Para la redacción del mismo he tenido en cuenta algunas recomendaciones dadas en la publicación “Fichas de Ejecución de Obras de Hormigón”, publicadas por Intemac.
¿Que os ha parecido el artículo? ¿Crees que me he dejado algo por comentar? ¿cuales son las medidas que tomas en la ejecución de soleras que no haya tenido yo en cuenta? Te invito a compartir tus opiniones a través de los comentarios, entre todos conseguiremos un documento más completo.
Si te ha gustado el artículo, COMPARTELO, seguramente a tus contactos también les puede interesar y a mi me haces un favor difundiendo el contenido. Te doy las gracias por ello.
Enrique Alario | Arquitecto Técnico | Máster en Tecnología de la Edificación | Perito Judicial
